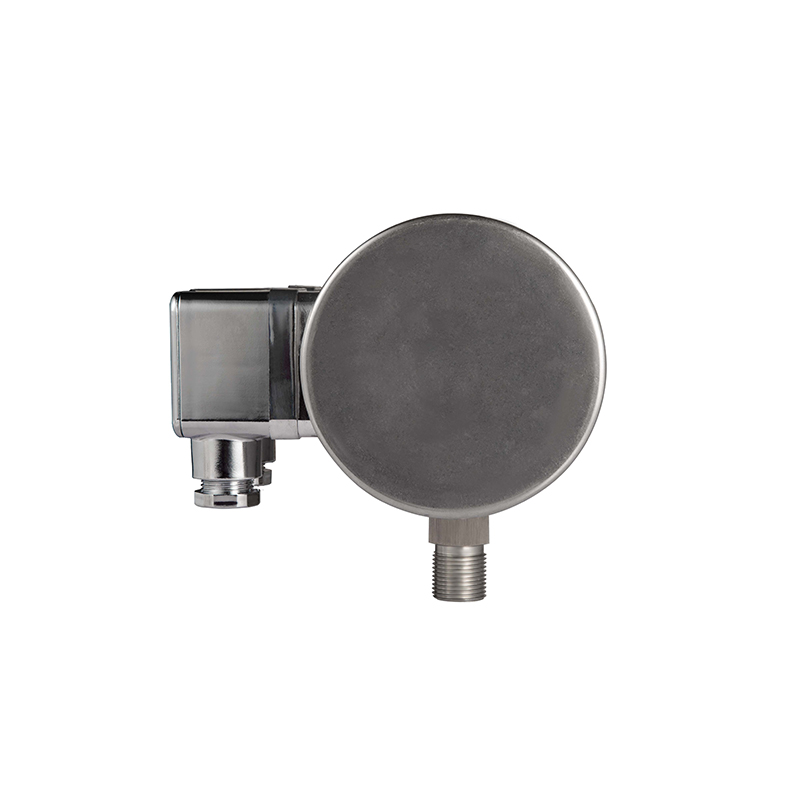

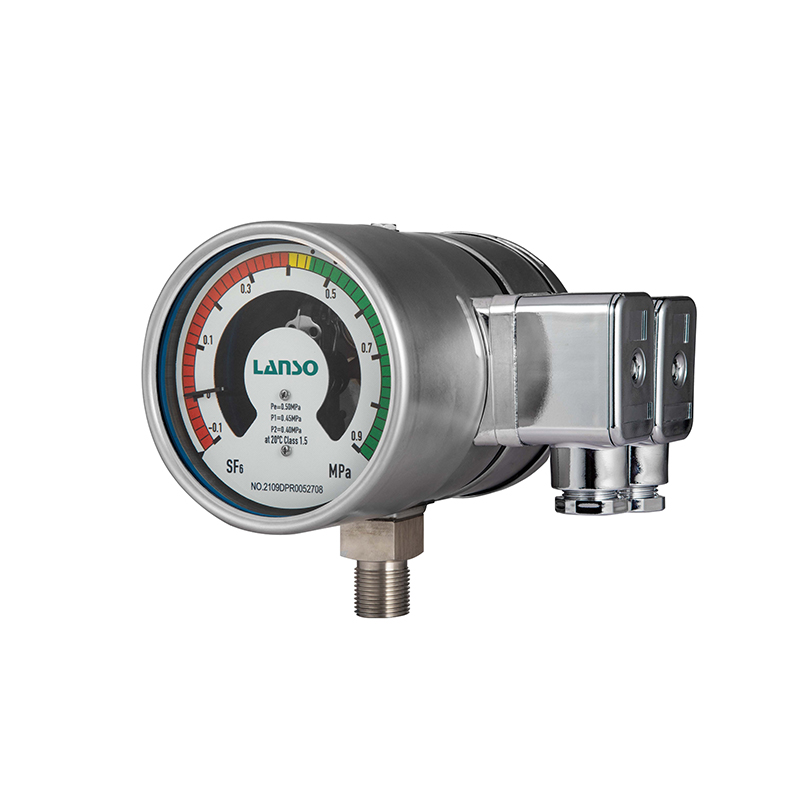

HM100PR超高壓SF6遠傳密度繼電器，用于監視和控制密封容器中SF6氣體的密度，當密度值達到設定值時報警，同時可靠輸出SF6氣體密度信號供遠程監視、監測；專門針對500KV以上超高壓等級應用現場設計，采用多級保護及全方位屏蔽措施，保證產品可靠運行；

SF6絕緣組合電器（GIS）

SF6絕緣斷路器

SF6絕緣柱上開關

SF6絕緣變壓器

SF6絕緣互感器

SF6絕緣母線系統

1. 高可靠防護電路設計，采用多級隔離和濾波技術，有效抑制傳導性干擾的侵入；

2. 全機身屏蔽設計，采用不銹鋼屏蔽外殼、屏蔽接線盒及軍品級屏蔽視窗玻璃，保證了抗電磁輻射干擾的能力；

3. 與后臺可采用光纖通信，使得數據傳輸鏈路免受電磁干擾；

4. 采用高精度SF6密度算法，保證后臺監測數據與現場指示數據吻合；

5. 完全兼容普通SF6遠傳產品，在強干擾場合無需修改其他設計，完美替換；

6. 帶有溫度補償裝置，測量精度更高；

7. 適合室內和室外不同的安裝需求；

8. 至多四對接點，可實現超壓報警、雙報警或雙閉鎖等多種選擇方案，監控更加安全可靠；

1.         外殼直徑： 100mm

2.         測量范圍：-0.1 ~ 0.9MPa（可定制）

3.         測量精度：

±1.0%FS（+20±1℃），±1.8%FS（-20℃～+60℃）（氣態）；

可選±1.6%FS（+20±1℃），±2.4%FS（-20℃～+60℃）（氣態）

4.         防護等級：IP65

5.         工作溫度： -20°C ~ +60°C, 相對濕度≤ 95%RH

6.         泄漏率：≤1×10^-9Pa·m³/s （氦氣檢漏）

7.         接口尺寸：M20×1.5（可定制）

8.         安裝方式：徑向或軸向

9.         電氣連接：插接式連接M20×1.5屏蔽密封頭

電纜尺寸：推薦用1.5mm², 上限2.5mm²

10.     接點絕緣性能：絕緣電阻：>100 MW (500V DC)

工頻耐壓： 2kV，50/60 Hz 1min

11.     接點類型：磁助式電接點開關

80%銀、20%鎳，10μm鍍金

12.     沖擊等級：50g (充油型)，30g(不充油型)

13.     接點電氣參數：30W/50VA，1A.（上限）

220VDC/380V 50/60Hz(上限)

14.     表玻璃：多層屏蔽玻璃

15.     重量：  1.2kg

16.     感壓元件：進口波頓管

遠傳部分主要電氣性能指標和規格

l  工作電壓： 24V DC

l  功耗：   <2W

l  通訊方式：RS485

l  通訊協議：ModBus RTU

l  傳輸速度：9600bps

l  抗電磁干擾  IEC61000-4-2： 4級/A         (8KV/15kV)

IEC61000-4-3： 4級/A   (30V/m)

IEC61000-4-4： 4級/A          (4KV)

IEC61000-4-5： 4級/A          (+/-2Kv)

IEC61000-4-6： 3級/A          (10V)

IEC61000-4-8： 5級/A          (100A/m)

IEC61000-4-9： 5級/A          (100 0A/m)

IEC61000-4-10：5級/A          (100A/m)

IEC61000-4-12：4級/A    (4KV)

IEC61000-4-17：3級/A           (10%U_N)

IEC61000-4-29：0.1s/A           (40%U_T/70%U_T)

可充油

測量介質：SF6、Air、N2、SF6+N2等氣體

更寬的溫度范圍：可選-40℃～+60℃或-60℃～+60℃
