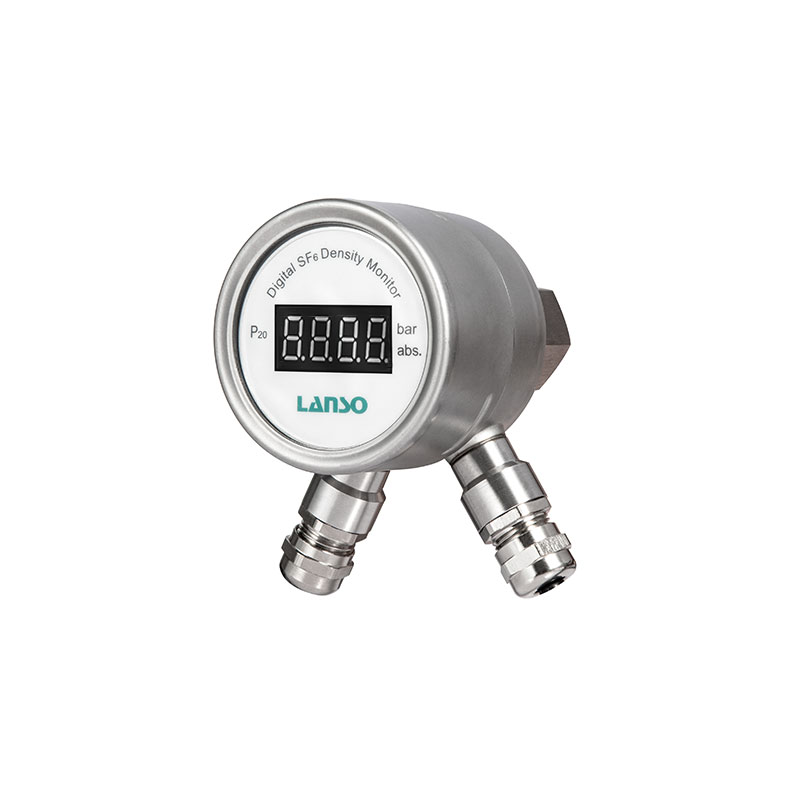

DDM60R數字式遠傳密度繼電器用于監控密閉容器中SF₆氣體的密度，能夠現場顯示氣體密度，當密度值達到設定值時輸出報警信號，具有實時遠傳SF₆氣體密度變化數據，實現在線遠程監測功能。適用于中壓系統的監測?？捎糜谛陆ㄗ冸娬九涮准艾F有變電站的智能化改造。

SF₆絕緣組合電器（GIS）

SF₆絕緣斷路器

SF₆絕緣柱上開關

SF₆絕緣變壓器

SF₆絕緣互感器

SF₆絕緣母線系統

1.         就地數字顯示和控制

2.         最多可輸出3組開關量信號，且均可支持常開、常閉

3.         報警值可現場設定，可適用于不同報警值的柜體

4.         產品體積小，安裝接口可定制，方便可靠

5.         RS485總線接口，系統擴展方便，便于實現遙測、遙控功能，抗電磁干擾能力強

1.         測量范圍：-0.1 ~ 0.9MPa

2.         遠傳模塊精度：

壓力：±0.5%FS

溫度：±1℃

P20：±1.0%FS

3.         防護等級：IP65

4.         工作溫度：-40°C ~ +70°C, 相對濕度≤ 95%RH

5.         泄漏率：  ≤1×10^-9 Pa·m³/s （氦氣檢漏）

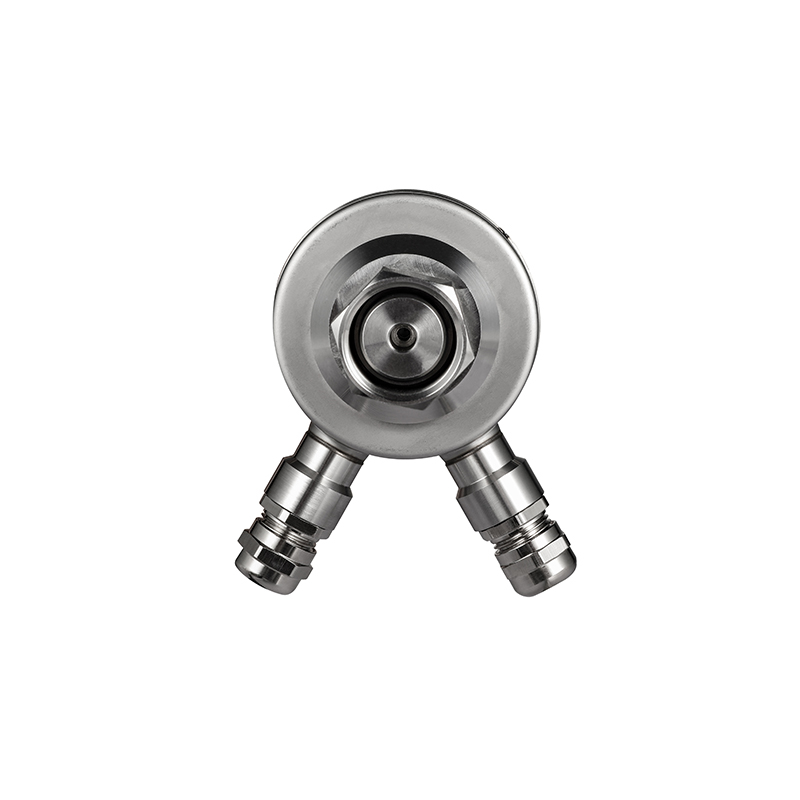

6.         接口尺寸：M20×1.5（可定制）

7.         安裝方式：徑向或軸向

8.         電氣連接：預置線纜（默認2米）

9.         絕緣性能：絕緣電阻：>100 MW (DC 500V)

工頻耐壓： 2kV, 50/60 Hz, 1min

10.     接點類型：電子磁保持信號繼電器

11.     沖擊等級：30g

12.     接點電氣參數：

最大切換電壓：380VAC/240VDC

最大切換電流：5A

13.     表玻璃：多層安全玻璃

14.     重量：  0.3kg

遠傳部分主要電氣性能指標和規格

l  工作電壓：10V~30VDC

l  功耗：   <1W（max.1.5W）

l  通訊方式：RS485

l  通訊協議：ModBus RTU

l  傳輸速度：9600bps

l  電磁兼容性能

IEC61000-4-2：4級

IEC61000-4-3：3級

IEC61000-4-4：4級

IEC61000-4-5：4級

IEC61000-4-6：3級

IEC61000-4-8：5級

IEC61000-4-9：5級

IEC61000-4-10：5級

測量范圍

測量介質：SF₆、Air、N₂、SF₆+N₂等氣體
